matriță de ștanțareeste un instrument de producție de bază utilizat în industria auto, aerospațială, electrocasnice, electronice, hardware și fabricarea componentelor structurale. Acesta guvernează acuratețea dimensională, definirea suprafeței și repetabilitatea proceselor de ștanțare a metalelor. În ecosistemele industriale moderne, în care producția de volum mare depinde de consistență și stabilitatea procesului, matrița de ștanțare devine fundația pe care se construiește scalabilitatea producției și asigurarea calității.
Scopul acestui articol este de a examina modul în care precizia matriței de ștanțare influențează direct calitatea formării, ciclul de viață al producției și performanța de fabricație. Prin analiza specificațiilor tehnice, defalcarea structurală și evaluarea orientată pe proces, acest conținut oferă o referință cuprinzătoare pentru specialiștii în achiziții, inginerii industriali și cumpărătorii globali care doresc să înțeleagă mecanismele decisive din spatele performanței sculelor de ștanțare. Discuția este extinsă în patru noduri majore pentru a asigura profunzimea și claritatea structurală, acoperind selecția materialului, configurația mecanică, acuratețea procesului, considerațiile zilnice privind aplicarea și punctele cheie de evaluare pentru aprovizionare.

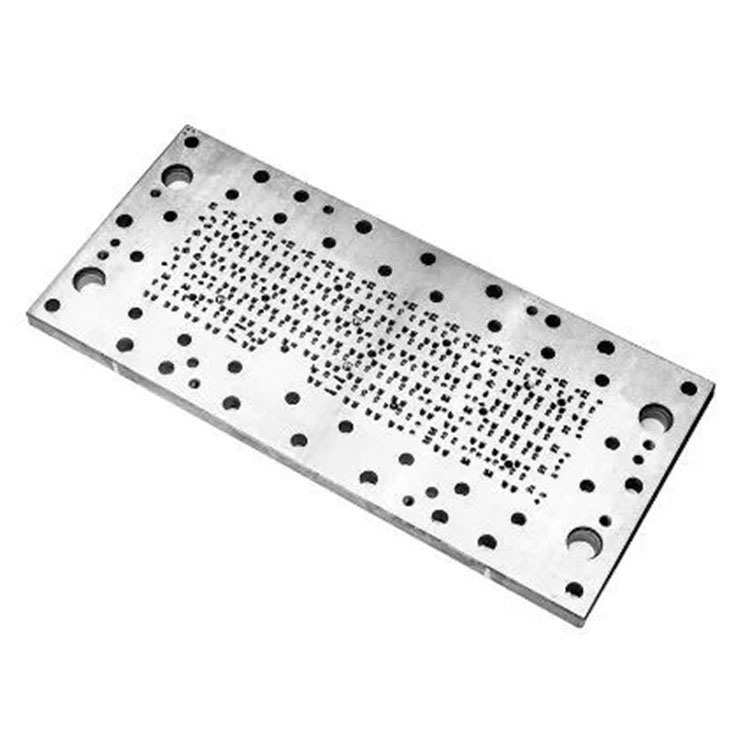

O matriță de ștanțare constă în mod obișnuit din plăci de matriță, poansoane, plăci de stripare, stâlpi de ghidare, bucșe, arcuri, plăci de suport și elemente de fixare. Ansamblul complet funcționează ca o structură coordonată capabilă să transfere forța de presare în deformarea controlată a tablelor metalice. Prelucrarea de precizie, controlul geometriei cavității, disciplina de toleranță și configurațiile specifice tipului (proces unic, progresiv, transfer, compus) determină stabilitatea fiecărui ciclu de ștanțare.
Mai jos este un tabel de referință consolidat al parametrilor care reprezintă configurațiile standard de matriță de ștanțare de calitate industrială utilizate în mod obișnuit în mediile de producție a tablei:
| Categoria parametrilor | Gama de specificații tipice |
|---|---|
| Material matriță | SKD11, DC53, Cr12MoV, Carbură, H13 |
| Duritate (după tratament termic) | HRC 58–62 |
| Materialul de bază al matriței | S50C, 45#, oțel A3 |
| Grosimea plăcii | 20–80 mm în funcție de secțiune |
| Toleranță de prelucrare | ±0,005–±0,02 mm în funcție de caracteristică |
| Rugozitatea suprafeței (secțiuni critice) | Ra 0,2–0,6 μm |
| Precizia stâlpului de ghidare/bucșă de ghidare | Între 0,005–0,01 mm |
| Durată de viață a poansonului (folă de oțel generală) | 300.000–2.000.000 de curse în funcție de material |
| Clearance-ul matriței | 3–12% din grosimea foii (în funcție de material) |
| Opțiuni de tip de structură | Proces unic, progresiv, transfer, compus |
| Grosime adecvată a foii | 0,2–6,0 mm în funcție de capacitatea de încărcare |
Cu acești parametri definiți, fiecare secțiune ulterioară explorează modul în care ingineria precisă din matrița de ștanțare se traduce într-o producție industrială fiabilă.
Performanța matriței de ștanțare începe cu fundația inginerească: materialele, procesele termice și arhitectura internă a sculei. Matrite industriale de ultima generatie selecteaza oteluri aliate care prezinta rezistenta la uzura, rezistenta la compresiune si stabilitate dimensionala. Tratamentul termic calibrează duritatea materialului pentru a suporta milioane de impacturi repetitive de ștanțare fără deformare. Componentele de perforare temperate corespunzător mențin ascuțirea muchiilor mai mult timp, îmbunătățesc comportamentul curgerii metalului și rezistă la microcipuri.
Calitatea tratamentului termic afectează direct durata de viață a mucegaiului pe termen lung. Distribuția uniformă a durității pe cavitate, poanson și suprafețe de lucru previne concentrarea tensiunilor care altfel ar provoca oboseală timpurie. Șlefuirea, tăierea sârmei și frezarea CNC de înaltă precizie rafinează geometria suprafeței pentru a susține un comportament stabil de frecare. Așezarea precisă a inserțiilor, plăcilor și structurilor de suport stabilește uniformitatea sarcinii atunci când berbecul de presare aplică forță în jos.
Sistemele de stâlpi de ghidare determină precizia direcțională în închiderea matriței. Bucșele de înaltă precizie permit mișcarea verticală controlată, prevenind alinierea greșită a matriței care ar cauza bavuri, uzura accelerată a sculei sau deșeuri. Arcurile și cilindrii de azot reglează forța de stripare, ajutând piesele ejectate să mențină consistența geometriei. Plăcile de armare distribuie energia de impact pe baza matriței, susținând longevitatea structurală în timpul producției continue de mare viteză.
Pentru industriile în care toleranțele rămân strânse, abaterile minuscule ale jocului matriței sau alinierii poansonului pot genera instabilitate pe parcursul a mii de cicluri. În consecință, proiectarea corectă a structurii asigură o producție dimensională stabilă, întreținere redusă și performanță constantă de ștanțare.
Precizia dimensională este un factor definitoriu al capacității matriței de ștanțare. Performanța este determinată de cât de consecvent menține matrița geometria cavității, alinierea poansonului și degajarea matriței în timpul ciclurilor de producție continue. Fiecare proces de ștanțare produce modele de uzură acumulate; prin urmare, proiectarea matriței trebuie să anticipeze solicitările operaționale pe termen lung.
Disciplina toleranței este esențială pentru conformitatea produsului. Variațiile de doar câțiva microni în secțiunile critice pot modifica comportamentul de formare, afectând unghiurile de îndoire, pozițiile găurilor, profilele flanșei și planeitatea. În timpul operațiunilor de mare viteză, suprafețele din oțel pentru scule întâmpină un contact de frecare cu tabla, ceea ce face ca rugozitatea suprafeței și căile de lubrifiere să fie determinanți cheie ai stabilității.
Formele de ștanțare progresivă amplifică această cerință. Cu mai multe stații aranjate în succesiune, fiecare etapă de formare depinde de alimentarea precisă a benzii și de progresia precisă a pasului. Dacă o stație se abate de la geometria dorită, produsul final poate prezenta erori cumulate. Formele de transfer necesită o mișcare sincronizată a pieselor, ceea ce înseamnă că locația poansonului și mecanismele de ridicare trebuie să mențină trasee netede de deplasare.
Jocul matriței influențează comportamentul la rupere a tablelor metalice în timpul forfecării. Un joc excesiv induce bavuri și o calitate slabă a marginilor, în timp ce un joc insuficient accelerează uzura poansonului. Când este calibrat corespunzător, jocul oferă o forfecare curată cu o sarcină minimă a sculei. Designul razei colțului perforat afectează, de asemenea, nivelurile de concentrare a tensiunilor din matriță și piese.
Precizia guvernează în continuare distribuția grosimii în timpul proceselor de ambutisare adâncă. Presiunea echilibrată între poanson și matriță previne încrețirea, ruperea sau subțierea. Pentru operațiunile de formare care necesită curbură netedă, finisajul suprafeței matriței și consistența contactului determină calitatea vizuală a fiecărei componente de ieșire.
În lanțurile globale de aprovizionare de producție, repetabilitatea definește dacă o matriță de ștanțare poate susține comenzi de volum mare fără variații. Prin urmare, ingineria matrițelor de înaltă precizie devine indispensabilă pentru industriile care cer consecvență între loturi, linii de producție și locații ale fabricilor.
Ciclul de viață al unei matrițe de ștanțare este influențat nu numai de designul său, ci și de practicile de management. Evaluarea corectă înainte de punere în funcțiune, întreținerea de rutină în timpul funcționării și înlocuirea structurată a componentelor de uzură contribuie la stabilitatea pe termen lung.
În timpul validării pre-producție, verificările dimensionale confirmă precizia cavității, verticalitatea perforației, distribuția jocului matriței și netezimea sistemului de ghidare. Precizia de montare între plăci asigură o distribuție uniformă a presiunii sub sarcină. Inginerii efectuează ștanțare de probă pentru a evalua condițiile de bavuri, tranzițiile de formare, comportamentul de eliberare a pieselor și fiabilitatea alimentării benzii. Dacă apar anomalii, se fac ajustări fine la suprafețele de lucru, reliefurile unghiulare, marginile de perforare sau pozițiile pilot.
Întreținerea în timpul ciclurilor de funcționare include lubrifierea, inspecția marginilor poansonului, intervalele de înlocuire a arcurilor și strângerea componentelor de fixare. Identificarea semnelor timpurii de uzură reduce defecțiunile neașteptate. Monitorizarea alinierii și netezirii stâlpilor de ghidare previne derivea unghiulară care ar putea compromite precizia. Fabricile de astăzi folosesc adesea jurnalele de producție pentru a urmări numărul de lovituri, ciclurile de înlocuire și tendințele defectelor.
Componentele de uzură, cum ar fi poansonele, inserțiile și dispozitivele de decapare urmează programele de înlocuire calculate. Re-șlefuirea prelungește durata de viață, păstrând în același timp geometria. Când rectificarea devine insuficientă, inserțiile noi restabilesc precizia. Tratamentele de suprafață, cum ar fi nitrurarea sau acoperirile PVD, reduc frecarea și întăresc rezistența la uzură, îmbunătățind stabilitatea ștanțarii în condiții de viteză mare sau de încărcare mare.
Planificarea producției modelează și eficiența matriței. Selectarea structurii adecvate - un singur proces, progresiv, transfer sau compus - determină dacă viteza de ieșire se aliniază cu volumul comenzii și complexitatea piesei. Potrivirea capacității matriței cu mașina de presare asigură o distribuție echilibrată a forței și evită supraîncărcarea.
Formele bine gestionate oferă o durată de viață lungă, rate mai mici de deșeuri și o conformitate stabilă pe mii sau milioane de curse. Pentru departamentele de achiziții, înțelegerea managementului ciclului de viață oferă o bază pentru evaluarea capabilităților furnizorilor și proiectarea eficienței costurilor operaționale pe termen lung.
Echipele de producție depind de criteriile de selecție care aliniază specificațiile matriței cu obiectivele de producție. Evaluarea matrițelor de ștanțare necesită o analiză a caracteristicilor tablei, a geometriei componentelor, a toleranțelor și a compatibilității mașinii de presare. Cerințele de formare ale fiecărei piese dictează dacă o matriță progresivă, de transfer sau cu un singur proces este adecvată.
Tipurile de matriță prost potrivite împiedică productivitatea. De exemplu, componentele de mare complexitate care necesită mai multe etape beneficiază de structuri progresive, în timp ce părțile structurale mari pot necesita configurații de transfer. Găurile sau tăieturile simple pot folosi stații cu un singur proces pentru rentabilitate. Inginerii trebuie să evalueze grosimea, rezistența la tracțiune și caracteristicile de încovoiere ale metalului pentru a determina distanțe adecvate și rezistența la perforare.
Depanarea în timpul producției implică diagnosticarea problemelor de bavuri, deformarea pieselor, abaterile materialului de retur sau nealinierea alimentării. Bavurile indică de obicei un joc incorect sau uzura poansonului. Deformarea rezultă adesea din distribuția dezechilibrată a presiunii sau suprafețele inexacte ale matriței. Returul elastic necesită ajustări ale geometriei de formare, tranzițiilor sau unghiurilor de îndoire. Problemele de alimentare provin din dezalinierea ghidajului benzii, inexactitatea pilotului sau proprietățile inconsecvente ale bobinei materialului.
Inginerii mențin documentația pentru fiecare matriță, înregistrând modificările, intervalele de renovare și statisticile operaționale. Jurnalele detaliate susțin trasabilitatea și permit optimizarea pe termen lung. La scalarea producției, echipele evaluează interschimbabilitatea matrițelor pentru a asigura producția replicată în diferite fabrici. Standardizarea componentelor, cum ar fi stâlpii de ghidare, arcuri și șuruburi, îmbunătățește predictibilitatea în timpul înlocuirii pieselor.
Auditurile interne examinează uniformitatea durității, stabilitatea structurii de fixare, consistența geometriei cavității și traseele de deplasare a benzii. Aceste practici asigură ca matrițele de ștanțare să rămână stabile chiar și în timpul operațiunilor continue de mare viteză.
Mai jos sunt două întrebări la care se face referire în mod obișnuit în selecția și aplicarea matriței de ștanțare:
Î1: Cum este selectat spațiul matriței pentru diferite foi de metal?
A1: Jocul matriței depinde de grosimea foii, rezistența la tracțiune și caracteristicile de formare. Materialele mai dure necesită distanțe puțin mai mari pentru a preveni oboseala prin perforare, în timp ce metalele mai moi pot folosi spații mai strânse pentru o forfecare mai curată. Inginerii fac referire în mod obișnuit la procente de degajare cuprinse între 3 și 12% din grosimea tablei, ajustându-se în funcție de nivelurile de bavuri observate, progresia uzurii poansonului și tendințele de deformare a marginilor.
Î2: De ce precizia progresivă a matriței afectează verificările finale ale pieselor?
A2: Formele progresive se bazează pe alimentare precisă în trepte, fiecare stație influențând etapele ulterioare de formare. Dacă o stație deviază în profil, greșelile de alimentare sau erorile de geometrie se acumulează pe bandă. Acest lucru duce la inexactități de poziție, deviere dimensională sau formare incompletă. Precizia continuă în toate stațiile asigură că fiecare etapă o completează pe următoarea, producând piese consistente la volume mari.
Prin urmare, selecția matriței de ștanțare și depanarea necesită înțelegere tehnică detaliată, conștientizare structurală și observare diligentă a procesului.
Ștanțarea industrială se bazează pe matrițe proiectate cu precizie, durabilitate și stabilitate operațională. De la selecția materialului și integritatea structurală până la acuratețea dimensională, managementul ciclului de viață și depanarea proceselor, fiecare element al ingineriei matriței contribuie la rezultate consistente de formare. Producătorii care caută fiabilitate pe perioade lungi de producție depind de matrițe care mențin geometria sub presiune continuă. Echipele de achiziții beneficiază de înțelegerea criteriilor de evaluare care diferențiază matrițele bine concepute de cele instabile.
